SX-300SC 回路顯示表

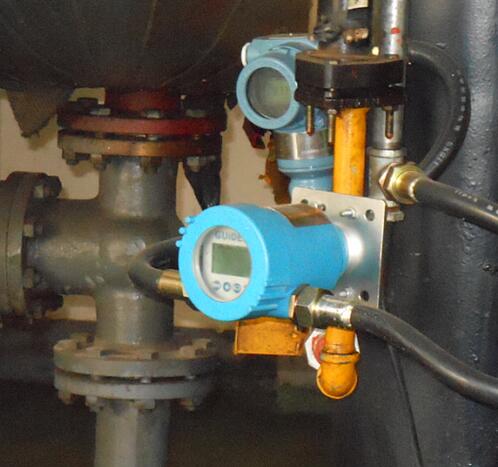

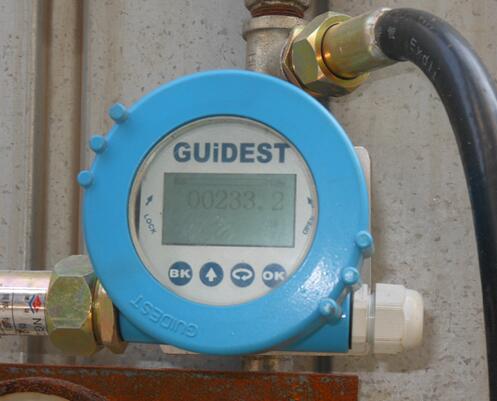

SX-300SC回路顯示儀表是一種過程變量數字顯示儀表，它用來采集/輸出4-20mA電流信號，同時通過回路電壓給顯示儀供電，不需要額外接電源供電，僅需將它串聯于被測電流回路中就可以由LCD顯示屏顯示出被測回路電流所對應的數值，回路壓降小于3.5VDC，幾乎不會對整個電流回路造成任何影響；SX-300SC型回路顯示儀采用鋁合金殼體設計，防護等級IP65 / IP68，防爆標志ExiaIIBT6，可用于環境要求嚴格的危險場合。
1、技術指標
型 號 | SX-300A | SX-300SC | SX-300MD |
輸 入 | 4-20mA、PT100 | 4-20mA | 4-20mA/RS485/HART/ TRL2 |
輸 出 | 4-20mA、2路繼電器 | 4-20mA | 4-20mA/RS485 |
回路壓降 | — | ＜3.5 VDC | — |
顯示精度 | ＜0.3% F.S | ＜0.2% F.S | ＜0.2% F.S |
顯示位數 | 4位 | 4位 | 4位 |
防爆標志 | ExiaIIBT6 | ExiaIIBT6 | ExiaIIBT6 |
防護等級 | IP65 / IP68 | IP65 / IP68 | IP65 / IP68 |
工作電源 | 24VDC、220VAC | 無需單獨供電 | 24VDC、220VAC |
殼體材質 | 鑄鋁 | 鑄鋁/不銹鋼 | 鑄鋁 |
外供電壓 | 24VDC（可選） | 無 | 無 |
電氣接口 | M20*1.5、1/2NPT（F） | M20*1.5、1/2NPT（F） | M20*1.5、1/2NPT（F） |
安裝方式 | 2”U型卡、板卡 | 2”U型卡、板卡 | 2”U型卡、板卡 |
2、使用方法：
第一步：打開儀表
單腔殼體 雙腔殼體

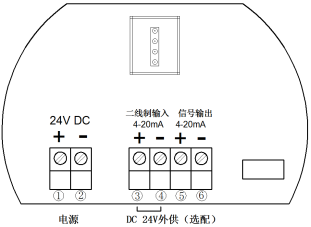

第二步：儀表接線圖示：
SX-300SC回路顯示儀 | ||
| ||

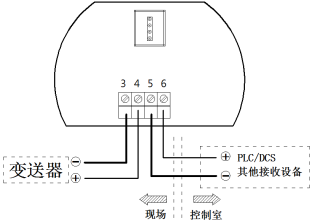

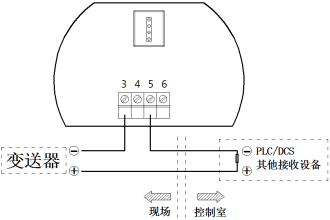

接線方式-1 | 接線方式-2 | |
SX-300A二次顯示表 | ||
| ||
主腔接線圖示 | 側腔接線圖示 | |
3、產品選型
GUIDEST SX-300 顯示類儀表 | |||||||||
A | 二次顯示表 | 儀表類型 | |||||||
SC | 回路顯示表 | ||||||||
MD | 多參數顯示表 | ||||||||
A | 220V AC | 供電類型 | |||||||
B | 24V DC | ||||||||
C | 無需獨立供電（適配SC型儀表） | ||||||||
2 | 4-20mA | 輸入 | |||||||
P | PT100（僅A型儀表適用） | ||||||||
R | Modbus RS485（僅MD型儀表適用） | ||||||||
H | HART協議（僅MD型儀表適用） | ||||||||
T | 羅斯蒙特TRL2（僅MD型儀表適用） | ||||||||
2 | 4-20mA | 輸出 | |||||||
P | 4-20mA+上下限2點繼電器報警（僅A型儀表適用） | ||||||||
R | Modbus RS485（僅MD型儀表適用） | ||||||||
M | M20*1.5 | 電氣接口 | |||||||
N | 1/2”NPT（F） | ||||||||
A | 帶24VDC外供電源（僅A型儀表適用） | 外供電源 | |||||||
B | 不帶外供電源 | ||||||||
P | 標準型 | 安全類型 | |||||||
I | 防爆型ExiaIIBT6 | ||||||||
GUIDEST SX-300 | 訂貨代碼 | ||||||||
