1、測量原理

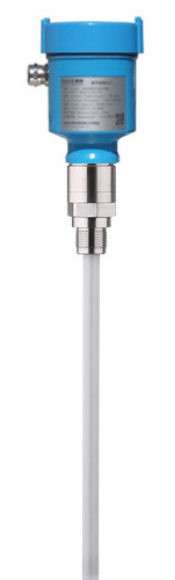

GDLC-300系列射頻物位計是一種新型的電容式物位測量儀表。由于采用射頻技術和微機e碼電路技術解決了傳統電容式物位計溫漂大、標定難、怕粘附的難題，可廣泛應用于各種液體、固體物位及界面的連續測量或開關量報警及聯鎖控制。特別是在高溫、強腐蝕、強粘附、粉塵大的環境下進行測量，是其它類型的物位計和料位開關無法比擬的。

GDLC-300射頻導納液位計是在電容式物位計基礎上研發的，由電容式物位傳感器和檢測電容線路組成。其基本工作原理是電容式物位傳感器把物位轉換為電容量的變化，液位的變化與液位計的探極電容的變化成正比，然后再用測量電容量的方法求知物位數值。

電容式物位傳感器是根據圓筒電容器原理進行工作的。其結構如同2個長度為L 、半徑分別為R和r的圓筒型金屬導體，中間隔以絕緣物質，當中間所充介質是介電常數為ε1的氣體時，兩圓筒的電容量為：C1 = 2πε1L/R(㏑ R/r)

(1) 如果電極的一部分被介電常數為ε2的液體（非導電性的）浸沒時，則必須會有電容量的增量△C 產生（因ε2>ε1），此時兩極間的電容量C=C1+△C。假如電極被浸沒長度為l，則電容增量為：△C = 2π(ε2 - ε1)ι / (㏑ R/r)

（2）當ε2、ε1、R、r不變時，電容量增量△C與電極浸沒的長度l 成正比，因此測出電容增量數值便可知道液位高度。如果被測介質為導電性液體時，電極要用絕緣物（如聚乙烯）覆蓋作為中間介質，而液體和外圓筒一起作為外電極。假設中間介質的介電常數為ε3，電極被浸沒長度為l，則此時電容器所具有的電容量為：C = 2πε3ι/ (㏑ R/r)

（3） 其中：R 和r 分別為絕緣覆蓋層外半徑和內電極外半徑，由于ε3 為常數，所以C 與l 成正比。

主要特性

l 適應性強：可在高溫、強腐蝕、強粘附、粉塵大的環境下可靠工作

l 標定簡單：可利用任意二點物位一次性完成標定

l 無需維護：由于傳感器結構簡單，無可動部件，后期無需維護

l 應用廣泛：液體、粉塵、顆粒等物料均可使用

2、儀表概況

3、安裝要求

傳感器安裝時，需要就地設置參考電極，如金屬罐壁等導體，這時必須確保儀表外殼與所設置的參考電極保持良好接觸。如果容器壁為絕緣體，表殼必須用一導線接地。

幾種安裝方式圖示：

硬桿式頂部安裝

頂部安裝要遠離進液口，避免進料時液面波動較大，在測量高度超過3.6米的儲罐或過程容器時，需要選用軟纜射頻導納液位計，軟纜下端要固定重錘，避免進液時軟纜大幅度晃動。

硬桿式傳感器下端一般不固定，特殊情況可在下端或中間加固定支撐。

纜式探頭安裝

在測量高度超過6m的容器時，需要選用軟纜式射頻導納液位計，在測量精度要求高、液面波動嚴重的容器時，軟纜末端需要固定；

攪拌型容器不建議使用軟纜型。

4、射頻導納物位計-選型表
