CGD智能電磁流量計

CGD電磁流量計適用測量封閉管道中導電液體和漿液的體積流量，如潔凈水、污水、各種酸堿鹽溶液、泥漿、漿、紙漿以及食品方面的液體等
產品詳情

1、概述

CGD電磁流量計適用測量封閉管道中導電液體和漿液的體積流量，如潔凈水、污水、各種酸堿鹽溶液、泥漿、漿、紙漿以及食品方面的液體等，多種電極和多種襯里大大的方便了你的選擇，寬闊的30：l流量范圍，智能化的多種結構，被廣泛地應用電力、鋼鐵、化工、制藥、環保、稀土等多種行業。


2、工作原理

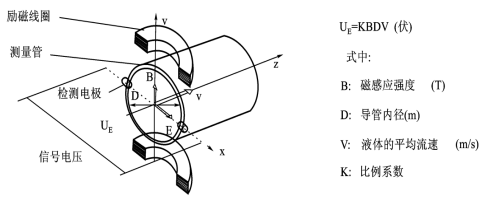

電磁流量計所依據的基本理論是法拉第電磁感應定律，當導體切割磁力線運動時，導體內將產生感應電動勢。根據該原理，可測量管內流動的導電流體的體積，如圖l所示，導電流體流動的方向與電磁場的方向垂直，在導管垂直方向施加一個交變的磁場，并在有絕緣襯里的導管內壁兩側安裝一對電極，兩電極的連線既與導管軸線垂直，又與磁場方向垂直，當導電液體流經導管時，切割磁力線兩個電極上就產生感應動勢UE。


圖1

傳感器導管內徑D是固定的，通過勵磁線圈的勵磁電流是恒定值時，磁感應強度B也是恒定值，因此，平均流速V或流量QV(QV＝лD2／4·V)與感應電動勢UE的大小成正比例關系。



3、技術參數

測量口徑：l0mm～2000mm

流速范圍：0.3～l0m／s

導電率：≥5／μs／cm

測量精度：土0.5％，土0.2％(量程指定段)

機械振動頻率：≤55Hz

防護等級：IP65、IP67、IP68

防爆等級：ExdIIACT6

工作電源：220VAC土15％，24VDC土5％，

功    耗：<10VA

輸出信號：4～20mA、RS485

現場顯示斷電保存時間：10年


4、襯里的選擇

襯里材料

主要性能

適用范圍

聚四氟乙烯

PTFE

1.它是塑料中化學性能最穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑

2.耐磨性和粘接性能差

1.-40℃～+180℃

2.濃酸、堿等強腐蝕性介質

3.衛生類介質

氯丁橡膠

Neoprene

1.有極好的彈性，高度的扯斷力，耐磨性能好

2.耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化性介質的腐蝕

1.≤80℃

2.測一般水、污水、泥漿、礦漿

聚氨酯橡膠

Polyurethane

1.有極好的耐磨性能(相當于天然橡膠的十倍)

2.耐酸、堿性能較差

1.≤45℃

2.中性強磨損的礦漿、煤漿、泥漿


5、防護等級的選擇

IP65

IP67

IP68

防噴水

短時間防浸水

長期浸在水中


6、外形尺寸

智能儀表和物聯網產品綜合說明書-2019修訂5.9(1)83139.png      智能儀表和物聯網產品綜合說明書-2019修訂5.9(1)83146.png



7、產品選型表:

（一） 型號及編碼

    CGD — DN   PN    BN   CN   EN   FN   GN  HN  IN  KN    □

|      |     |      |      |     |     |     |    |     |     |      |

電磁  組成  公稱   介質  精度  管道 結構 襯里 輸出 電源  防爆  電極

     通徑  壓力   溫度  等級  連接 形式 材料 信號 形式  等級  材料

（二） 各編碼含義（見表一）

表一

名稱

含義（內容）

代號

應用范圍

組成

傳感器

G


轉換器

Z

全套

Q

公稱通徑

DN（mm）

10

D10

流量

范圍

m3/h

推薦用戶選用范圍

0.125-2.5

儀表最大測量范圍

0.028-2.83

低壓



高壓

15

D15

0.3-6

0.064-6.37

25

D25

0.8-16

0.177-17.7

32

D32

1.4-28

0.29-29

40

D40

2-40

2.5-50

50

D50

2.5-50

3.5-70

80

D80

5-100

9-180

低壓

DN小于

100mm

可接高壓

100

D100

10-200

14-280

150

D150

25-500

30-600

200

D200

45-900

11.3-1130

250

D250

70-1400

17.7-1770

300

D300

100-2000

25.5-2550

350

D350

83-2776

34.7-3470

400

D400

200-4000

45.3-4530

500

D500

300-6000

70.8-7080

600

D600

245-8152

101.9-10190

700

D700

333-11096

138.7-13870

800

D800

435-14488

181.1-18110

1000

D1000

679-22640

283-28300

…..

…..

978-32600

407.5-40750

介質溫度

高溫型

A1

0～120℃

一般型

A2

0～70℃

超高溫型

A3

0～180℃

精度

0.2級

B1


0.5級

B2


1.0級

B3


公稱壓力

0.6

P1

低壓

1.0

P2

1.6

P3

6.3

P4

16

P5

高壓

25

P6

35

P7

40

P8

管道連接

方式

游壬式

C1

DN≤40mm高、低壓和DN=50mm低壓

法蘭夾裝式

C2

50≤DN≤80mm   高壓

法蘭式

C3

DN≥50mm   低壓

卡箍式

C4

DN≥80mm   低壓

結構形式

一體型

E1


分離型

E2


輸出

4-20mADC

G1


2kHz

G2


RS-485接口

G3


都有

G4


電源

24VDC

H1


220VAC

H2


防爆等級

普通型

I


防爆型

II


襯里

聚氨酯

F1

≤80℃  中性強磨損礦漿、泥漿、煤漿

耐腐橡膠

F2

≤60℃  一般酸、鹽、堿溶液、耐磨良好

聚四氟乙烯

F3

≤180℃  濃酸、堿、強腐蝕介質

F46

F4

≤120℃  污水、海水、酸、鹽、堿溶液





電極材料

316不銹鋼

K1

硝酸、室溫下＜5%硫酸，沸騰的磷酸、蟻酸、堿溶液，在一定壓力下的亞硫酸海水，醋酸等介質有強的耐腐蝕性應用于石化、尿素維尼倫等工業場合

哈氏合金HB

K2

對沸點以下一切酸有良好耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氧化性酸、堿、非氧化性鹽溶液的腐蝕

哈氏合金HC

K3

能耐硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類，或高于常溫的次氯酸溶液海水的腐蝕

鈦Ti

K4

能耐海水、各種氯化物和次氯酸鹽、氧化性酸、有機酸、堿等的腐蝕，不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕。但如酸中含有氧化劑(如硝酸，F(xiàn)+++、Cu++)時則腐蝕大為降低。

鉭Ta

K4

具有優良的耐腐蝕性，和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質。

(包括沸點的鹽酸、硝酸和175℃以下的硫酸)的腐蝕。

在氫氧化納等堿中不耐蝕

鉑銥

K5

幾乎耐所有腐蝕性液體、但價格昂貴

特殊材料

K6

特殊要求
