向?qū)Э萍糓PAT600智能型多點平均溫度計用于測量貯罐內部的多點溫度和多點平均溫度，可以與雷達液位計、磁致伸縮液位計配套使用，測量存儲液體物料的平均溫度、液位、介質密度、介質重量。 MPAT600測溫點自適應液位變化測量，二線或四線制，DC24V供電，輸出4-20mA模擬信號，具有MODBUS通訊協議輸出單點溫度，可通過現場LCD顯示查看平均溫度，也可以查看單點溫度，最大探頭量程可測25米，最多可測35點平均溫度，0.1℃精度 ,  性能穩定可靠，廣泛應用于石油、化工、冶金、食品等工業領域，其測量技術達到了行業先進水平。

功能特點：

l MPAT600可同時檢測儲罐多點溫度、液位、界面

l 采用導體感溫元件、PT100；

l 隨液體上升或下降沒入液體的測溫點參與平均測量；

l 輸出4-2mA平均溫度， MODBUS RS485協議采集所有溫度點的溫度數據；

l 測量精度：±0.1℃（溫度），±1mm（液位）

l 超低功耗微處理器，數字式溫度傳感器；

l 可通過MPATWARE軟件或調整模塊進行調試；

l 帶現場LCD液晶顯示，可編程，通過按鍵可查詢單點溫度計平均溫度

l 防爆標志：ExiaIICT6

l 可進行液體平均溫度、整體平均溫度、空高平均溫度、單點溫度選擇測量方式。

技術特點:

測量點數：1-32點

精度：±0.3℃

分辨率：0.1℃

測溫范圍：-55℃…+100℃

輸出方式：4-20mA ，Modbus RS485通訊協議

特有功能：可輸出多點平均溫度，單點溫度，并可同時檢測液位

防爆類型：本安防爆ExIAII CT6

保護管材料：316L不銹鋼，304S不銹鋼，PTFE衛生型

外管直徑：  φ15不銹鋼耐壓軟管

安裝接口尺寸：M27*2螺紋、法蘭、衛生卡箍等

工作電壓：24VDC

環境溫度：-40℃…+65℃

電氣接口：M20*1.5、1”NPT（F）

外殼防護：IP65/IP68

表體材質：鋁合金

重量：5.5kg（15米螺紋型）

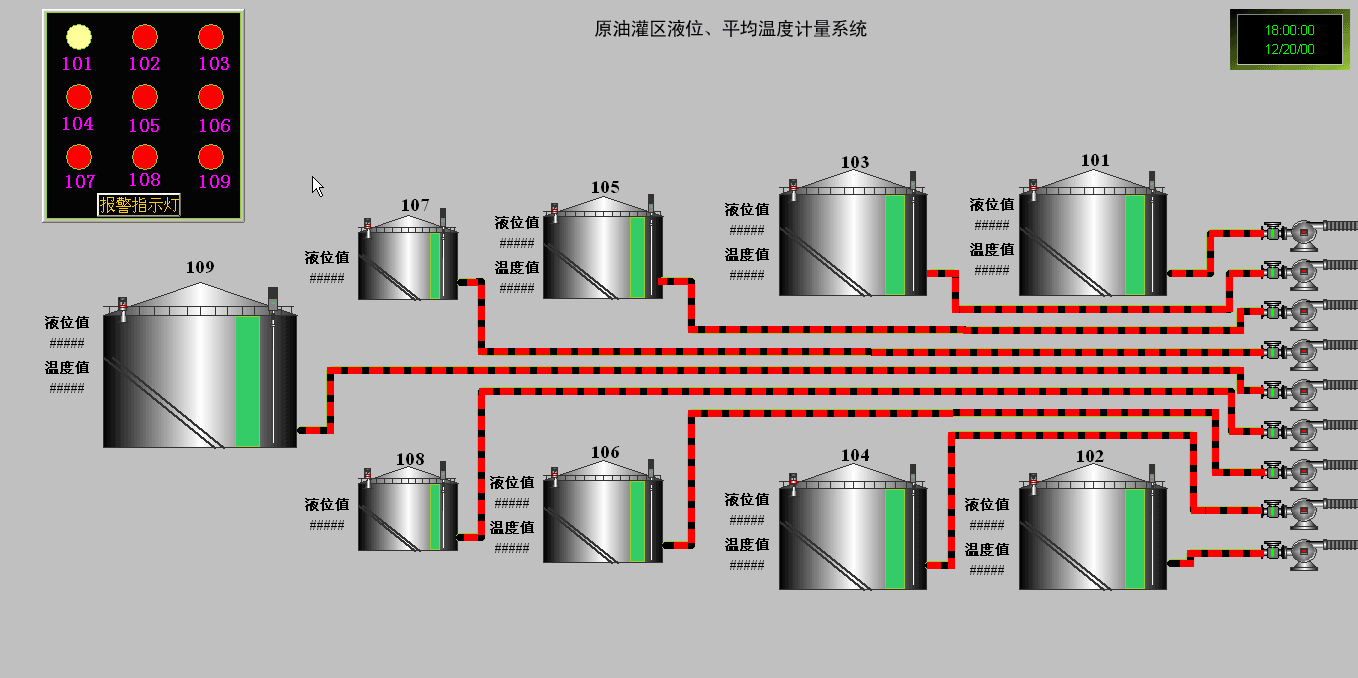

多點溫度計應用：

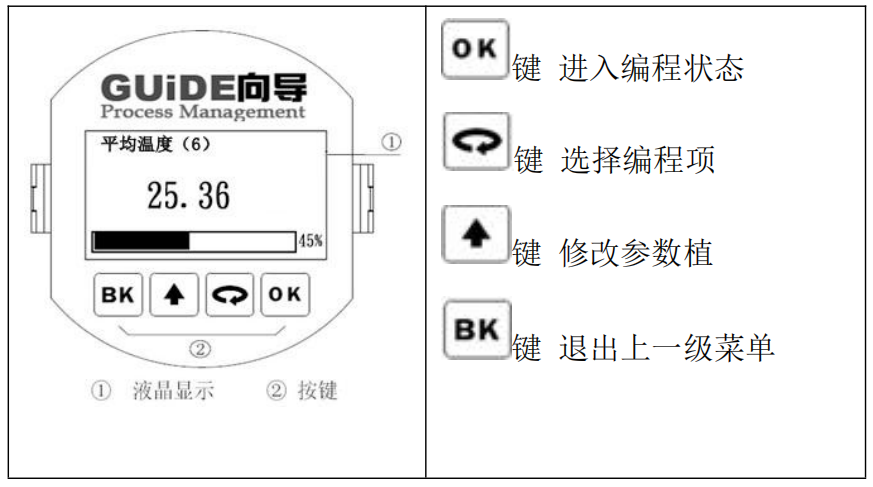

顯示及編程單元：

儀表接線

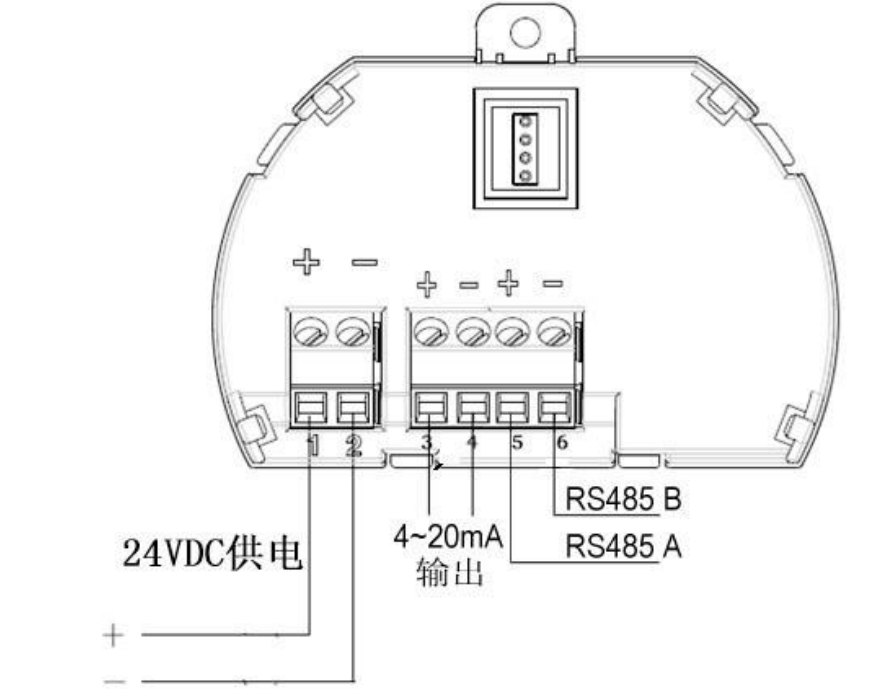

 MPAT600現場顯示儀表接線 主腔接線示意圖

（1.2端子為電源，3.4端子為4-20mA輸出，5.6端子為端子為RS485輸出）

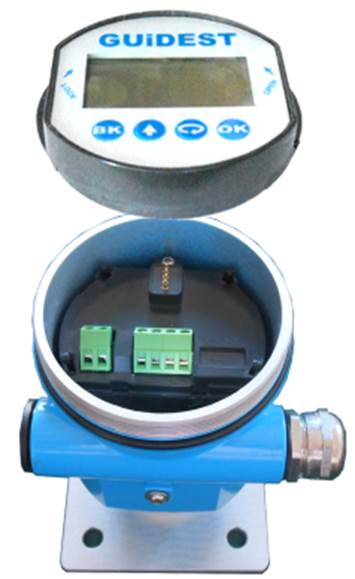

         接線實物圖

MPAT600智能型多點平均溫度計

選型：

GUIDE MPAT600-

許可證:

N   基本型，非防爆 （24VDC供電，四線制）

I   本安防爆型 防爆等級EXIAIICT6（24VDC供電，二線制）

V   本安防爆型 防爆等級EXIAIICT6（24VDC供電，四線制）

探桿材質：

A  304S不銹鋼，Ф20mm

B  聚四氟乙烯PTFE, Ф16mm

C  316L不安銹鋼, Ф20mm

D  316L不安銹鋼, Ф18mm

過程連接

FA  DN50 PN1.6 不銹鋼304法蘭（HG/T20592-2009）

FB  DN80 PN1.6 不銹鋼304法蘭（HG/T20592-2009）

FC  DN100 PN1.6 不銹鋼304法蘭（GB/T9119-2000）

FD  DN150 PN1.6 不銹鋼304法蘭（HG/T20592-2009）

GD  G1”螺紋連接

FX  其他

接線與供電

V  24VDC供電，四線制，4-20mA平均溫度  modbus協議單點溫度， 輸出數字信號

F  24VDC供電，二線制，4-20mA平均溫度  modbus協議單點溫度，輸出數字信號

H  24VDC供電，二線制，4-20mA平均溫度

外殼

A   鋁/IP68

B   不銹鋼殼體/IP68

電纜進線

M   M20*1.5

N   1/2NPT

現場顯示

A   帶LCD顯示，帶調整模塊

B   帶顯示，無調整模塊

N   無

溫度傳感器數量

T-( 數量 )

探桿長度

L-( 長度mm)
